'Na področju medicinskih vsadkov kakovost površine neposredno določa učinkovitost pacientovega okrevanja.' - Strokovnjak za ortopedske medicinske pripomočke"

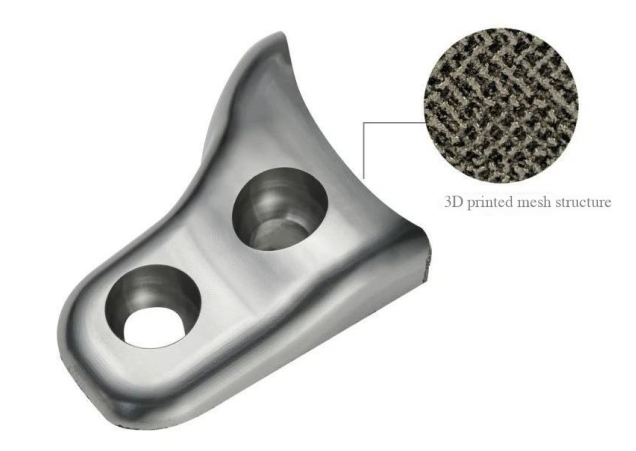

Predelani izdelki
Material obdelovanca : 3D natisnjena titanova zlitina TC4
Funkcije obdelave : Rezkanje zunanje konture (vključno s kompleksnimi ukrivljenimi površinami)
Velikost obdelovanca : 46×48×16 mm
Ozadje obdelave in težave v industriji
Ozadje industrije:
Titanova zlitina TC4 je postala osnovni material za ortopedske vsadke zaradi svoje visoke trdnosti, biokompatibilnosti in zmožnosti fuzije kostnega tkiva. 3Tehnologija D tiskanja lahko prilagodi porozne mrežne strukture (poroznost > 70 %), vendar se obdelava sooča s tremi glavnimi izzivi:
Kratka življenjska doba orodja: Titanova zlitina ima slabo toplotno prevodnost, temperatura rezanja presega 800 stopinj, stopnja obrabe orodja pa se poveča za 3-krat;
Razrez mikropor brez nadzora: Tradicionalno rezkanje povzroči brazde > 50 μm na robu mreže, kar zahteva ročnomletje; Tveganje onesnaženja: Rezalna tekočina prodre v pore nano-razsežnosti (20–100 μm), kar povzroča tveganje biološke kontaminacije.
BISHENRešitve
BISHEN je na podlagi medicinskih-standardov obdelave razvil ultrazvočni sistem zelenega natančnega rezkanja, ki vključuje:
20kHz obdelava z ultrazvočnimi vibracijami: Zmanjša rezalno silo za 60 % in prepreči nastajanje bruhov;
Tehnologija notranjega hlajenja s superkritičnim CO2: -pretok zraka pri nizki temperaturi 50 stopinj za doseganje suhega rezanja in odpravo onesnaževanja;
-Optimizacija petosne povezave: pametno se izogibajte območjem koncentracije napetosti v poroznih strukturah.
Prednosti obdelave
• Brez ročnega razigljevanja: višina robnika<5μm, meeting ISO 20160 medical implant standards
• Preskok kakovosti površine: hrapavost Ra zmanjšana z 1,6 μm na 0,4 μm, kar spodbuja pritrditev osteoblastov
• Ostro zmanjšanje stroškov orodja: življenjska doba se je povečala s 15 kosov/orodje na 120 kosov/orodje

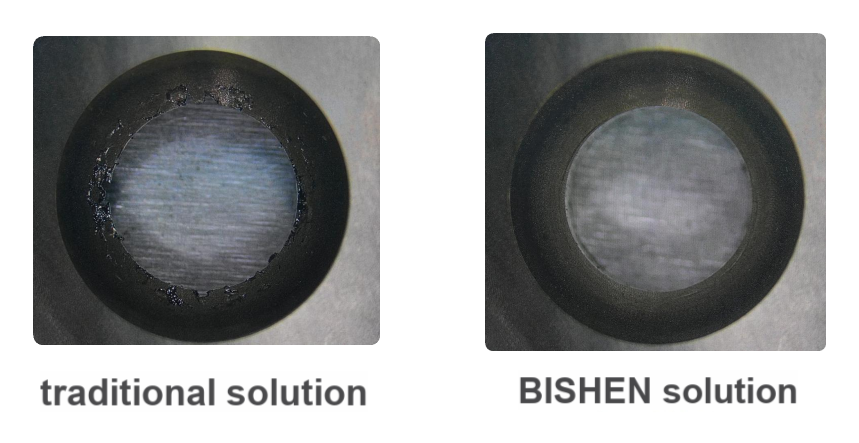

Primerjava obdelave
O BISHEN
BISHEN(Bishen Precision) je že več kot 10 let globoko vključen v področje medicinske in vesoljske natančne strojne obdelave, podjetjem zagotavlja strojno opremo za vsadke in procesne rešitve ter spodbuja nadgradnjo industrije ortopedskih pripomočkov s standardom "nič onesnaženja, nič napak".
Vrednost v panogi: Z naraščajočim povpraševanjem po personalizirani ortopedski kirurgiji so tehnološki preboji podjetja BISHEN odstranili proizvodne ovire za-obsežno klinično uporabo 3D-natisnjenih vsadkov iz titanove zlitine, s čimer se pacientov cikel okrevanja skrajša za več kot 30 %.
