V letalski in vesoljski proizvodnji je standardna zahteva ±0,005 mm (0,0002 in) ali višja toleranca. Doseganje te natančnosti je odvisno od napredne 5-osne opreme, natančnega orodja, optimiziranih strategij CAM in strogega nadzora kakovosti. Ta članek pojasnjuje praktične pristope, vključuje primer iz resničnega sveta in predstavlja jedrnato strategijo srednje rešitve za dele za vesoljsko industrijo.
1. Zakaj je toleranca ±0,005 mm pomembna
Letalske komponente so zelo občutljive na varnost, utrujenost in sestavljanje:
Kritični-deli za let: Plošče z rezili, naležne površine ventilov.
Tanko{0}}strukture: Manj kot 1 mm debel, nagnjen k toplotnemu popačenju.
Komponente-z več funkcijami: Ohišja ali nosilci z ducati funkcij potrebujejo dosledne referenčne točke.
Proizvajalci originalne opreme v Evropi in ZDA pogosto določajo tolerance ±0,005 mm za dimenzije, geometrijske značilnosti in natančnost položaja.
2. Doseganje ±0,005 mm v proizvodnji
2.1 5-Zmogljivost Axis CNC
Visoko{0}}natančna strojna obdelava letalstva temelji na:
Ponovljivost linearne osi Manjša ali enaka ±0,001 mm
Natančnost rotacijske osi Manjša ali enaka 3 ločnim-sekundam
Toplotna kompenzacija in toga struktura
Meroslovje na-strojih (sonde Renishaw, meritve z laserskimi orodji)
Dolgoročna-ponovljivost je pomembnejša od občasne natančnosti vzorca.
2.2 Upravljanje orodij
Nadzor življenjske dobe orodja za vsak del
Odmik vretena Manjši ali enak 2 µm
Nosilci orodja za toplotno raztezanje in vmesnik HSK
2.3 Strategija CAM
5-osna obdelava z enim-vpenjalom zmanjša napake ničelne točke
Pol{0}}dodelava zagotavlja enakomerno zalogo
Tanko{0}}delci uporabljajo segmentirano obdelavo in stalne rezalne poti
3. Nadzor kakovosti za doslednost
3.1 Natančni pregled
CMM-razreda za vesoljsko uporabo (MPE manj kot ali enako 1.7 + L/350 µm)
Dokumentacija FAI / AS9102 / PPAP
Popolna sledljivost materialov, orodij in procesov
3.2 Nadzor okolja
Temperatura-sobe z nadzorovano temperaturo 20 ± 0,5 stopinje
Obdelava in pregled v isti termični coni
4. Prednosti 5-osne obdelave za letalske dele
Zmanjša odvisnost od vpenjala in zamik referenčne točke
Izboljša položajno in geometrijsko natančnost
Obdeluje kompleksne komponente: rezila, ohišja, votline, bloke ventilov
Večja učinkovitost z dosledno serijsko proizvodnjo

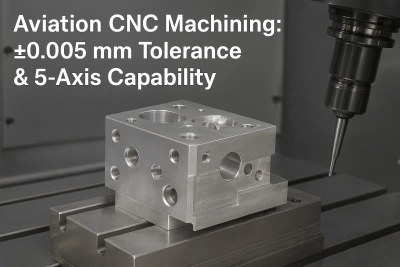

5. Študija primera: Ventilski blok za letalstvo dosega ±0,005 mm
Zahteve:
Material: nerjaveče jeklo 17-4PH
Značilnosti: prečne luknje, notranje votline, spojne površine
Tolerance: ±0,005 mm za položaje lukenj
strategija:
5-osna obdelava-z enim vpenjalom za vse kritične funkcije
Odmik orodja Manjši ali enak 2 µm za natančno končno obdelavo
Segmentirana pol{0}}končna obdelava s stalnimi rezalnimi potmi
Na-stroju tipanje in toplotna kompenzacija
rezultat:
Natančnost položaja luknje ±0,003–0,004 mm
Serija 100 kosov brez predelave
Dobavitelj odobren za-dolgoročno vesoljsko proizvodnjo
To dokazuje, kako sistematično načrtovanje in 5-osna zmogljivost spremenita tolerance ±0,005 mm v zanesljive rezultate serije.
6. Srednja rešitev: Praktična vesoljska strategija
Mid Solution ponuja jedrnate in izvedljive korake za doseganje vesoljske natančnosti:
En-Datum 5-osni tok– Konsolidira kritične funkcije v en sam koordinatni sistem, kar zmanjša položajni odmik.
Enotna zaloga, pol-finiš– Ohranja dosledno zalogo za tank{0}}stenske dele in dele z globokimi votlinami za zmanjšanje deformacij.
Šablone orodij in obdelovancev– Vnaprej določene predloge za življenjsko dobo orodja, material in strategijo funkcij zagotavljajo dosledne rezultate.
V-strojni meroslovni zanki– Sondiranje-v realnem času s toplotno kompenzacijo zmanjša variacijo serije, zlasti za dele iz titana ali inconela.
Te strategije spreminjajo vesoljsko CNC natančnost iz-izkušnje vsistematično in ponovljivo.
7. Zaključek
Za doseganje tolerance ±0,005 mm pri CNC obdelavi v vesolju je potreben celoten sistem:
Vrhunska 5-osna oprema-
Strogo upravljanje orodja
Optimizirana strategija CAM
Celovit QA in pregled
Stabilen termični nadzor
Skupaj te prakse zagotavljajo ponovljive, visoko{0}}natančne letalske in vesoljske komponente, primerne za evropske in ameriške zahteve OEM.
